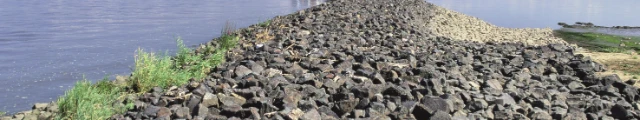

Böschungsbau
Unsere Wasserbausteine sind aufgrund der sehr guten baustoffphysikalischen Eigenschaften geradezu prädestiniert für den Einsatz im Böschungsbau. So bringt die hohe Rohdichte unter Auftrieb große Vorteile gegenüber anderen Baustoffen. Weiterhin spielen die kubische Kornform, die Oberflächenrauhigkeit und die Kornverteilung eine wichtige Rolle für Bauweise und Lagestabilität an Böschungen.
Klare Vorteile
- Bei Neubau bzw. Sanierung: Hier sind geringere Deckschichten möglich, die gleichzeitig erhebliche Einsparungen beim Bodenabtrag ergeben können.
- Bei der Unterhaltung von Wasserstraßen: Hier bringt der Einsatz kleinerer Steine klare Vorteile hinsichtlich Verzahnung, Lagestabilität und Anpassung an das vorhandene Deckwerk.
Einsatzbereiche
- Deckwerke an Böschungen, Buhnen und Leitdämmen
- Erosionsstabile Abdeckungen an exponierten Unterwasserböschungen
- Fußsicherungen
- Überschlagssicherungen an Hochwasserschutzanlagen
Es lohnt sich für jeden Planer, im konkreten Bemessungsfall für alle Parameter eine Gegenüberstellung von Wasserbausteinen aus Eisensilikat-Gestein und anderen Gesteinsarten zur Entscheidungsfindung vorzunehmen.
Beispielrechnung für den Materialbedarf
Der Einsatz von Eisensilikat-Wasserbausteinen ergibt gegenüber anderen Felsgesteinen mittlerer Rohdichte erhebliche Gewichtsdifferenzen.
Rohdichte
- Eisensilikat-Gestein: ~ 3,65 t/m
- Felsgestein: ~ 2,65 t/m
- Differenz: ca. 40%
Bei einer Schüttung mit Eisensilikat-Wasserbausteinen ergibt der Einbau eine Differenz unter Auftrieb von ca. 60 %.
Dieser technische Vorteil ermöglicht entweder geringere Einbaudicken oder bei vorgegebener Einbaudicke ein höheres Flächengewicht unter Auftrieb. Dabei ist im Einzelfall noch eine Einsparung beim Bodenabtrag zu berücksichtigen.
Grundsätzlich kann der planende Ingenieur beim Einsatz von Eisensilikat-Gestein die Bemessung des Bauwerks mit kleineren Steinsorten und geringeren Einbaudicken vornehmen.
Böschungsneigungen von 1:2 bis 1:1,5 sind möglich. Im Regelfall ist der Einbau als lose Schüttung und ohne Verguss möglich.
Auflast und Sohlensicherung
Größer werdende Schiffe und Strömungsbelastungen verursachen an der Sohle von Häfen, Kanälen, Schleusenbereichen und Flüssen zunehmend Erosionen, die durch die Verwendung von Eisensilikat-Gestein behoben oder auch vermieden werden können.
Durch optimales Mischen einzelner Wasserbausteinfraktionen aus Eisensilikat-Gestein wird ein Wasserbaustein-Gemisch für diese Einsätze hergestellt.
Einsatzbereich
Sohlensicherungen zur Vermeidung von Kolkbildung
- vor Kaianlagen
- in Fährnischen
- in Schleusenbereichen
- in Flüssen und Kanälen
- an Brückenpfeilern
Auflast zur Erhöhung des Erdwiderstandes
- vor Ufereinfassungen und Kaianlagen
- bei Trogstrecken
- im Tunnelbau
Die genaue Zusammensetzung kann individuell gemäß Planungsvorgaben umgesetzt werden.
- Rohdichte ~ 3,65 t/m
- Schüttgewicht trocken ~ 2,20 t/m
- Schüttgewicht unter Auftrieb ~ 1,60 t/m
Vorteile
- Hohlraumarmes Gesteinsgemisch
- Sehr hohes Schüttgewicht unter Auftrieb
Straßenbau
Gesteinskörnungen aus Eisensilikat können als Frostschutz- und Schottertragschicht im gesamten Straßenbau eingesetzt werden. Die länderspezifischen Regelwerke sind für den jeweiligen Einsatz zu berücksichtigen.
Besondere Vorteile
- Sehr gute Tragfähigkeit
- Sehr gute Frostbeständigkeit
- Gute Wasserdurchlässigkeit
Unsere Gesteinskörnungen erfüllen die Anforderungen der TL Gestein-StB 04 / TL SoB-StB 04 und sind entsprechend zertifiziert bzw. güteüberwacht durch:
- Werkseigene Produktionskontrolle (WPK)
- Externe Qualitätsüberwachung
Weitere Einsatzgebiete
Schwerbeton
Besondere Vorteile ergeben sich bei der Verwendung von Schwerbeton mit Eisensilikat-Gestein als Zuschlag. Einsatzgebiete hierfür sind beispielsweise Schwerlastsohlen zur Auftriebssicherung, Schleusen, Trogstrecken usw.
Drainage- und Deponiebau
Unser Eisensilikat-Granulat eignet sich aufgrund seiner materialspezifischen Eigenschaften hervorragend für Drainagen und im Deponiebau.
Korrosionsschutz
Aus dem Eisensilikat-Granulat produziert die Firma Sibelco Deutschland GmbH das mineralische Strahlmittel NAstra® nach DIN/EN/ISO 11126-3. Dieses Produkt findet Verwendung für alle Anwendungsgebiete im Korrosionsschutz.
